현대의 오프그리드 및 비상 전력 시스템에는 안정적인 AC 변환, 통합 배터리 충전 및 포괄적인 전기 보호 기능을 결합한 하드웨어가 필요합니다. 이 기사에서는 올인원 인버터 충전기 하드웨어의 핵심 기능, 실제 배포 시나리오, 내장된 보호 메커니즘 및 통신 기능을 살펴보고 시스템 빌더와 최종 사용자가 원격 위치, 모바일 설치 및 홈 백업 애플리케이션을 위한 결합형 DC-AC 전력 변환 장치를 선택할 때 주요 기준을 이해할 수 있도록 돕습니다.

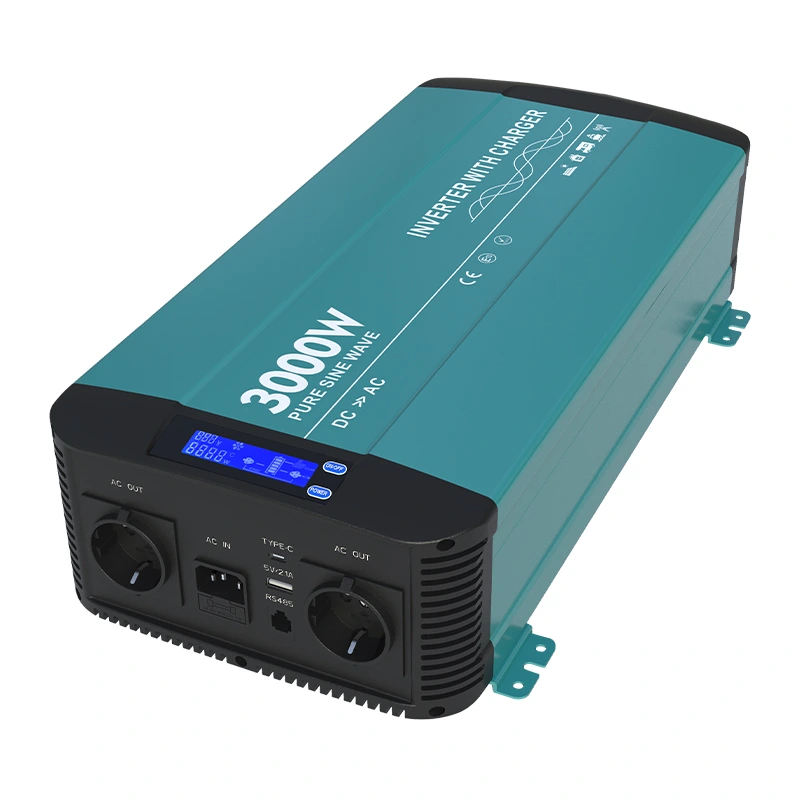

많은 원격 전원 설치에서는 별도의 인버터와 외부 배터리 충전기를 조정할 때 문제에 직면합니다. 타이밍이 일치하지 않거나 전압 임계값이 호환되지 않으면 배터리 상태가 저하되고 전반적인 시스템 안정성이 저하될 수 있기 때문입니다.충전기 HK3000PC가 포함된 3000w 순수 사인파 인버터단일 소형 섀시 내에 DC-AC 반전 및 AC-DC 배터리 충전을 통합하여 오프 그리드, 모바일 또는 대기 전원 프로젝트를 위한 여러 개별 전원 구성 요소를 조정하는 복잡성을 제거합니다. 올인원 장치는 배선 레이아웃을 간소화하고 에너지 체인 내 장애 지점을 줄여 지속적인 전력 가용성이 매우 중요한 캠핑카 설정, 원격 작업 현장 및 주거용 백업 구성을 사용하는 사용자에게 실질적인 이점을 제공합니다. 독립형 전력 시스템을 조립할 때 추가되는 모든 케이블과 별도의 장치는 잠재적인 약점을 생성하므로 통합 하드웨어 아키텍처는 계획 단계에서 신중하게 고려해야 합니다.
1. 인버터-충전기 결합 기본 원리 이해
결합된 인버터 충전기는 스토리지 기반 전력 생태계 내에서 두 가지 주요 역할을 수행합니다. 첫째, 납산 또는 리튬 배터리 뱅크에 저장된 직류를 가져와 표준 가정용 전기 장비 사양에 맞는 교류로 변환합니다. 둘째, 외부 AC 소스에 접근할 수 있을 때마다 온보드 충전기 회로는 그리드 또는 발전기 공급 장치에서 전력을 끌어와 연결된 배터리 팩을 자동으로 재충전합니다. 이 이중 역할 설계는 사용자가 독립형 충전기 하드웨어와 인버터 모듈 간에 수동으로 전환해야 하는 요구 사항을 제거합니다.
- 배터리 구동식 반전과 주 전원 구동 충전 워크플로 간 원활한 전환
- 전압 및 전력량 판독값을 포함한 중요한 런타임 지표를 시각화하는 통합 LCD 패널
- 보조 회로 안전을 위해 주 AC 입력 경로에 내장된 통합 AC 회로 차단기
- 편리한 저전압 직접 장치 충전을 제공하는 전용 USB‑A 및 Type‑C 포트
물리적 크기와 무게는 설치자에게 중요한 역할을 합니다. 이 장치는 크기가 489×252×118mm이고 무게가 8.8kg이므로 고정식 및 이동식 인클로저 모두에 벽 장착 배포가 가능합니다. 금속 케이스에 통합된 마운팅 브래킷은 사용자가 다용도실, 차량 구획 또는 실외 보호 캐비닛 내에서 하드웨어를 구성하는지 여부에 관계없이 단단한 표면에 안전하게 고정하는 것을 단순화합니다. 환기 그릴 주변의 적절한 간격을 항상 유지해야 합니다. 공기 흐름이 막히면 열 보호 기능이 작동하고 과도한 작동 부하에서 사용 가능한 출력 용량이 제한됩니다.
2. 출력 파형 품질 및 실제 부하 호환성
순수 사인파 출력은 수정된 사인파 출력과 비교하여 가장 중요한 차별화 요소 중 하나를 형성합니다. 5% 미만으로 유지되는 총 고조파 왜곡은 공공 유틸리티 주전원에서 제공되는 파형 특성을 복제합니다. 이는 민감한 가전 제품, 유도 모터, 냉동 압축기 및 실험실 등급 장비를 실행할 때 매우 중요합니다. 모터 권선이나 복잡한 내부 제어 보드가 포함된 장치는 왜곡된 수정 사인 전력 신호를 공급할 때 온도가 더 올라가거나 추가 소음이 발생하거나 서비스 수명이 단축되는 경우가 많습니다.
정격 연속 출력은 3,000와트에 도달하고 서지 용량은 2초 간격으로 6,000와트에 도달합니다. 서지 정격은 유도 기기가 모터를 회전시키기 시작할 때 발생하는 높은 돌입 전류를 처리합니다. 적절한 서지 헤드룸이 없으면 압축기, 워터 펌프 또는 세탁기 모터가 시동 사이클을 시도할 때마다 인버터가 과부하 보호 기능을 작동할 수 있습니다. 공장에서 구성 가능한 출력 전압 옵션에는 지역 전기 표준에 맞게 선택 가능한 50Hz 또는 60Hz 주파수 설정과 함께 100~120VAC 및 200~240VAC 제품군이 포함됩니다. 최소 전체 부하 변환 효율성은 89%에 이르며, 최대 운영 효율성은 92%까지 올라갑니다. 효율성이 높을수록 열로 낭비되는 에너지가 줄어들고, 전력 전자 장치 내부의 열 손실 대신 실제 최종 사용자 부하에 맞게 저장된 배터리 용량이 보존됩니다.
충전기 HK3000PC가 포함된 3000w 순수 사인파 인버터입력 DC 측과 AC 출력 회로 사이의 완전한 갈바닉 절연을 지원합니다. 완전한 입출력 절연은 중요한 안전 계층을 추가하여 연결된 배터리 회로 내부의 접지 오류 또는 배선 실수가 발생할 경우 오류 전파를 제한합니다. 이 절연 기능은 응축 및 진동으로 인해 우발적인 단락 사고가 발생할 가능성이 높은 해양 환경 및 이동식 차량 응용 분야와 같이 전기 안전 위험이 높은 위치에 시스템을 구축하는 전문 설치자 사이에서 높은 평가를 받고 있습니다.
| 성능 매개변수 | 사양 값 |
|---|---|
| 연속 AC 출력 전력 | 3000W ±5% |
| 서지 피크 전력 지속 시간 | 2초 동안 6000W |
| 총 고조파 왜곡 | 5% 미만 |
| 전부하 최소 효율 | 89% |
| 최대의 전체 효율성 | 최대 92% |
3. 통합 충전 시스템 및 3단계 배터리 관리
내부 AC-DC 충전기는 벌크 정전류 단계, 흡수 정전압 단계, 플로트 유지 관리 단계 등 고전적인 3단계 충전 논리를 따릅니다. 이 잘 확립된 충전 프로필은 납산 배터리 화학 물질의 재충전 주기를 최적화합니다. 벌크 단계에서 충전기는 최대 허용 전류를 공급하여 배터리 전압을 빠르게 상승시킵니다. 목표 흡수 전압 임계값에 도달하면 장치는 흡수 단계로 전환되어 안정적인 전압을 유지하는 동시에 충전 전류는 자연스럽게 감소합니다. 전류가 정격 충전 크기의 약 10%로 떨어지면 하드웨어는 부동 단계로 들어가 셀 플레이트를 과충전하지 않고 자체 방전에 대응하기 위해 더 낮은 유지 관리 전압을 적용합니다.
역률 보정은 최대 충전 부하에서 0.95보다 큰 값을 달성합니다. 강력한 역률 성능은 AC 소스에서 발생하는 무효 전력 소모를 줄여 휴대용 발전기 또는 제한된 용량의 그리드 콘센트에 대한 수요를 완화합니다. AC 입력은 광범위한 주 전압을 수용합니다. 230VAC 변형의 경우 작동 AC 입력 범위는 180VAC~260VAC입니다. 입력 허용 오차가 넓다는 것은 발전기 출력이 이상적인 공칭 값을 벗어나는 경우에도 충전기가 계속 작동할 수 있음을 의미하며, 이는 변동하는 부하 조건에서 작동하는 휴대용 발전기 하드웨어에서 자주 발생합니다.
최대 충전 전류는 DC 입력 전압 변형에 따라 다릅니다. 12V DC 모델은 최대 40A 충전 출력을 지원하고, 24V DC 버전은 최대 20A 충전 출력을 제공합니다. 시스템 설계자는 배터리 제조업체가 게시한 권장 충전 속도와 충전기 최대 전류를 일치시켜야 합니다. 지나치게 높은 충전 전류는 배터리 성능 저하를 가속화합니다. 반대로, 크기가 작은 충전 전류는 재충전 시간을 불필요하게 연장시킵니다. 배터리 뱅크 용량과 충전기 기능을 신중하게 결합하면 최적의 장기 배터리 수명 성능이 보장됩니다.
4. 전력 전환 중 ATS 절체 성능 및 시스템 연속성
내장된 자동 전환 스위치(ATS)는 배터리에서 파생되는 AC 전원과 들어오는 외부 주 전원 공급 장치 간의 전환을 처리합니다. 전송 시간은 16밀리초 미만으로 기록됩니다. 가장 일반적인 가정용 전기 제품은 전원을 완전히 끄지 않고도 이 정도 규모의 짧은 중단을 견딜 수 있습니다. 이 특성은 연결된 여러 부하에 대해 UPS 등급에 가까운 연속성을 제공합니다. 사용자는 0밀리초 전송이 절대적인 작동 요구 사항이 되는 경우 매우 민감한 특정 산업용 컴퓨팅 하드웨어에 추가 실제 온라인 UPS 장치 업스트림이 여전히 필요할 수 있다는 점을 명심해야 합니다.
내부 릴레이 하드웨어는 물리적 회로 전환 작업을 처리합니다. 릴레이 등급은 제품 변형에 따라 다릅니다. 110VAC 구성은 30A 정격 릴레이를 구현하고 230VAC 모델은 16A 정격 릴레이를 배포합니다. 주 입력 측에 통합된 AC 회로 차단기는 들어오는 AC 피드에 대한 과전류 차단 보호 기능을 제공하여 릴레이 안전을 보완합니다. 정전 발생 후 주 전원이 복구되면 ATS 로직은 자동으로 부하를 외부 AC 소스로 라우팅하고 동시에 내부 충전기 회로를 활성화하여 배터리 에너지를 보충합니다. 이러한 무간섭 동작을 통해 하드웨어는 작업자가 그리드 복원 이벤트에 신속하게 대응할 수 없는 무인 원격 설치에 적합합니다.
5. 장기적인 작동 신뢰성을 위한 내장형 보호 레이어
견고한 다층 보호 제품군은 인버터 충전기 하드웨어 자체와 연결된 배터리 및 부하 장비를 모두 보호합니다. DC 입력 측 보호 기능은 내부 퓨즈, 저전압 차단 및 과전압 차단 조건을 통한 역극성 보호를 포함합니다. 역극성 보호는 무거운 배터리 케이블을 연결할 때 설치자의 배선 실수를 방지하는 데 중요한 역할을 합니다. 이러한 보호 장치가 없으면 역방향 배터리 단자로 인해 순간적으로 전력 변환 전자 장치가 영구적으로 파손될 수 있습니다.
AC 출력 측에서 장치는 단락 발생, 지속적인 과부하 상황 및 내부 과열 이벤트에 반응합니다. 내부 온도가 안전한 작동 한도 이상으로 올라갈 때마다 열 보호 기능이 종료 절차를 실행하여 영구적인 구성 요소 손상을 방지합니다. 온도 및 부하 조절 냉각 팬은 회전 속도를 동적으로 조정합니다. 팬은 작업량이 많거나 내부 온도가 높은 경우에만 더 빠르게 회전합니다. 경부하 조건에서는 팬 소음이 최소화됩니다. 이는 거주자에게 음향적 편안함이 중요한 실내 주거용 또는 캐빈 설치에 중요한 이점입니다.
모든 보호 조건은 전면 패널 LCD 디스플레이를 통해 시각적 피드백 신호를 트리거하므로 장비 케이스를 열지 않고도 문제를 해결할 수 있습니다. 로컬 화면에서 직접 오류 코드를 읽을 수 있으므로 원격 전력 현장을 서비스하는 현장 기술자의 진단 작업 속도가 빨라집니다.충전기 HK3000PC가 포함된 3000w 순수 사인파 인버터단일 장치 내에 다양한 보호 응답을 통합하여 전력 시스템 아키텍처 주위에 별도의 외부 보호 모듈을 많이 쌓아야 하는 요구 사항을 제거합니다.
6. 하드웨어 통신 포트 및 원격 모니터링 가능성
RJ-11 스타일의 물리적 커넥터가 있는 RS-485 통신 포트를 통해 원격 모니터링 기능을 사용할 수 있습니다. 사용자는 선택적으로 메인 인버터 충전기 섀시에서 멀리 떨어진 곳에 외부 원격 LCD 제어판을 연결할 수 있습니다. 이는 주 전원 하드웨어가 지하실 보관실이나 다용도 캐비닛 내부에 있고 운영자가 생활 공간에서 상태 판독값을 관찰하려는 설치에 편리하다는 것이 입증되었습니다. 이더넷 연결은 고급 감시 설정을 위한 선택적 업그레이드로 존재합니다.
RS-485 버스를 통해 호스트 모니터링 시스템은 배터리 전압, 출력 전력량, 작동 모드 플래그 및 활성 오류 표시기를 포함한 실시간 데이터 세트를 가져올 수 있습니다. 대규모 마이크로 그리드 배포를 구축하는 시스템 통합업체의 경우 이는 하드웨어를 더 높은 수준의 현장 모니터링 플랫폼에 통합할 수 있는 경로를 열어줍니다. RS-485 배선 방식은 장거리 차동 신호에 대한 업계 지침을 준수해야 한다는 점을 명심하십시오. 적절한 케이블 선택 및 접지는 인근 고전류 전력 전도체의 전기 노이즈로 인한 데이터 손상을 방지하는 데 도움이 됩니다.
7. 적합한 작동 환경 및 기계 설치 참고 사항
전부하 정격 주변 온도 범위는 섭씨 0도에서 섭씨 영하 40도까지 확장됩니다. 주변 온도가 섭씨 60도까지 올라가면 하드웨어는 사용 가능한 출력 용량을 공칭 정격 전력의 70%까지 자동으로 줄입니다. 보관 온도 범위는 비작동 기간 동안 섭씨 0도에서 70도까지입니다. 습도 허용 오차는 비응결 환경 조건에서 최대 93% 상대 습도에 도달합니다. 결로 현상은 주요 위험 요소입니다. 이슬이 맺히는 장소에서는 적절한 환기를 보장하여 내부 회로 기판을 건조한 상태로 유지해야 합니다.
장착 방향은 제조업체의 기계 도면을 따라야 합니다. 뜨거운 배출 공기가 자유롭게 빠져나갈 수 있도록 팬 환기구 근처에 충분한 간격을 유지하십시오. 갇힌 열로 인해 열 경감 및 빈번한 보호 종료 이벤트가 활성화되므로 전용 배기 환기 장치 없이 완전히 밀폐된 소형 캐비닛 내부의 밀봉 장치를 피하십시오. 배터리 케이블 게이지를 선택할 때 항상 3,000와트 전력 수준과 관련된 높은 DC 측 전류 크기를 고려하십시오. 크기가 작은 케이블은 과도한 저항 전압 강하를 유발하고 배선을 따라 위험한 과열 지점을 만듭니다.
8. 자주 묻는 기술적 질문
예. AC 입력 회로는 적절한 크기의 휴대용 발전기의 출력을 수용합니다. 게시된 AC 입력 작동 범위 내에서 발전기 출력 전압을 유지하십시오. 발전기 서지 용량에 유의하십시오. 발전기 연속 전력 정격은 최대 충전량과 동시에 발전기 단자에 적용되는 보조 AC 부하 소비량을 초과해야 합니다. 전압 변동이 극심한 품질이 낮은 발전기 출력은 내부 보호 반응을 유발할 수 있습니다.
기본 3단계 벌크 흡수 부동 충전 곡선은 원래 만액형, AGM 및 젤형 납산 배터리 뱅크용으로 설계되었습니다. 리튬 이온 배터리 어셈블리를 배포할 때 사용자는 충전기 전압 설정점에 대한 배터리 관리 시스템 호환성을 확인해야 합니다. 일부 리튬 팩에는 수정된 충전 프로필이 필요합니다. 이러한 시나리오에서는 외부 전용 배터리 충전기 하드웨어가 필요할 수 있습니다.
장치 내부에는 내부 역극성 퓨즈가 있지만 업계 모범 사례에 따르면 배터리 단자에서 가까운 물리적 거리 내에 있는 양극 배터리 도체에 직접 고전류 정격 퓨즈를 설치하는 것이 좋습니다. 이 외부 퓨즈는 인버터 충전기 인클로저 외부의 치명적인 단락 발생 시 배터리 케이블링 자체를 보호합니다.
갈바닉 절연은 배터리 DC 회로와 AC 출력 회로 사이에 전기적 분리를 생성합니다. 이는 지락 사고 시 도메인 전체에 걸쳐 결함 전류 흐름을 억제하고, 모바일 및 해상 설치 내 안전성을 향상시키며, 배터리 뱅크와 연결된 AC 측 장치 사이의 일부 범주의 전기 소음 커플링을 줄입니다.
9. 시스템 통합업체를 위한 최종 생각
올인원 인버터 충전기 하드웨어는 반전, 배터리 충전, 자동 전환 전환 및 여러 보호 기능을 단일 섀시에 통합하여 많은 오프 그리드 및 백업 전원 시스템 구축을 간소화합니다. 전력 변환 하드웨어를 평가할 때는 연속적인 전력량 수치 그 이상을 살펴보세요. 서지 처리 용량, 파형 순도, 내장 보호 기능 완전성, 전송 스위치 타이밍 및 사용 가능한 모니터링 인터페이스를 평가하는 데 시간을 투자하십시오. 이러한 각 사양은 일상적인 실제 시스템 안정성을 형성합니다.
모든 전력 시스템 프로젝트는 철저한 부하 감사로 시작됩니다. 배터리 뱅크와 인버터 충전기 조합을 선택하기 전에 실행될 것으로 예상되는 모든 기기의 전력 소모량을 문서화하고, 시동 돌입 전류가 큰 유도 부하를 기록하고, 허용 가능한 배터리 방전 깊이 제한을 정의합니다. 신중한 사전 계획을 통해 하드웨어 설치가 완료된 후 운영상의 문제를 방지할 수 있습니다.충전기 HK3000PC가 포함된 3000w 순수 사인파 인버터별도의 전원 시스템 구성 요소를 패치워크로 조립하지 않고도 통합 충전 기능을 원하는 동시에 3,000와트의 연속 출력이 필요한 프로젝트에 적합합니다.
이 하드웨어에 대한 전문가 수준의 제조 배경을 보려면 다음에서 게시한 리소스를 탐색할 수 있습니다.닝보고순신에너지유한회사.엔지니어링 문서, 치수 도면 및 전체 사양 시트는 시스템 설계를 준비하는 기술 평가자에게 더 깊은 정보를 제공합니다.
